Кейс
Ø1219 мм под рекой Сунгари: как работала Goodeng GS8000-L с двумя пушерами GT5000
Разбор кейса с объекта в Китае: магистральный газопровод Хулинь — Чанчунь пересекает Сунгари методом ГНБ. Два прохода, мелкий песок с галечником и аргиллитом, труба Ø1219 мм. Смотрим на цифры проекта и на то, чем именно их закрывает техника.
Это разбор чужого объекта, а не нашей поставки: переход строил китайский подрядчик — Liaohe Oilfield Construction (строительное подразделение нефтепромысла Ляохэ, CNPC), заказчик — PipeChina. Нам он интересен цифрами: такие параметры редко встречаются в открытых источниках, а считать по ним свои переходы — можно.
Цифры объекта
Длины относятся к разным величинам, и их легко перепутать: 1585 м — проекция на горизонталь, 1609 м — длина скважины по стволу, 1661 м — длина плети, которую протянули (эта цифра на баннере бригады и в сообщении завода). В пресс-релизе Goodeng фигурирует «Ø1219 мм × 1661 м» — это про трубу, а не про скважину.
Геометрия перехода

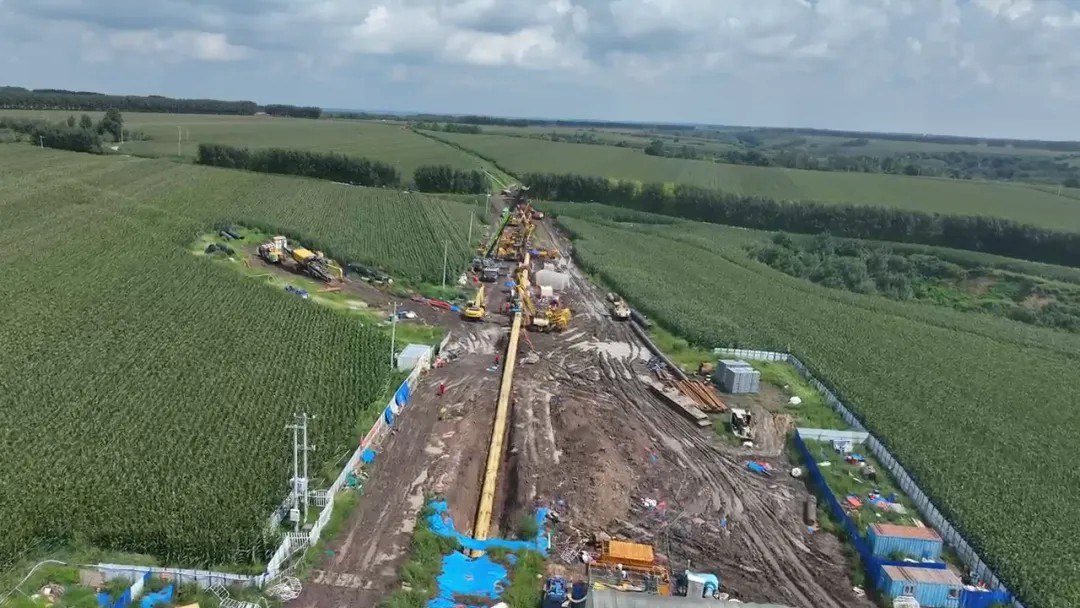

Трасса пересекает Сунгари между городами Дэхуэй и Юйшу. Проект разбит на два отдельных прохода ГНБ, которые стыкуются на намывной отмели посреди реки; вместе с обычным участком трассы 88 м общая длина в границах проекта — 2918 м.
- Первый проход: точка входа в 260 м от основного русла, угол входа 9°; точка выхода в 713 м от границы русловой зоны на восточном берегу, угол выхода 7°. Горизонталь 1585 м, по стволу 1609 м.
- Второй проход: вход в 160 м от русла, угол 9°; выход в 121 м от подошвы низового откоса на западном берегу, угол 7°. Горизонталь 1346 м, по стволу 1372 м.
- Изоляция: трёхслойное полиэтиленовое покрытие усиленного типа (3LPE) плюс модифицированное безрастворное жидкое эпоксидное покрытие — именно его и бережёт резиновая футеровка зажимных головок.
Главное ограничение здесь — не длина, а заглубление: в самой низкой точке русла верх трубы лежит на 26,4 м ниже линии размыва при паводке повторяемостью раз в сто лет. Это задаёт глубокий профиль, а вместе с ним — длинную дугу, высокое сопротивление протяжке и жёсткие требования к точности траектории.
Геология: три разных врага в одной скважине
Разрез — мелкие пески, галечники и аргиллиты, местами пылеватые глины, окатанный гравий с галькой, гравелистые и крупные пески. Каждый грунт создаёт свою проблему, и они не складываются, а перемножаются:
- Мелкий песок — обрушение стенок скважины: канал теряет форму между проходами расширителя.
- Галечник (основная крупность 20–40 мм, содержание гальки около 30 %, отдельные валуны свыше 500 мм) — абразивный износ вооружения и подшипниковых узлов, падение скорости проходки.
- Аргиллит — налипание на долото и расширитель, то самое сальникообразование, из-за которого растёт момент и падает вынос шлама.
Отсюда понятно, почему в таком профиле запас по крутящему моменту важнее запаса по тяге: именно момент расходуется на срыв сальника и на проход галечника, а тяга нужна только на финальной протяжке.
Техника: GS8000-L и два пушера GT5000
Goodeng GS8000-L
Буровая установка тяжёлого класса
- усилие тяги и подачи — до 8100 кН (≈ 826 тс);
- крутящий момент — до 210 кН·м (210 000 Н·м);
- рассчитана на сверхдлинные переходы и трубы большого диаметра;
- точное управление траекторией при высокой скорости проходки в сложных грунтах.

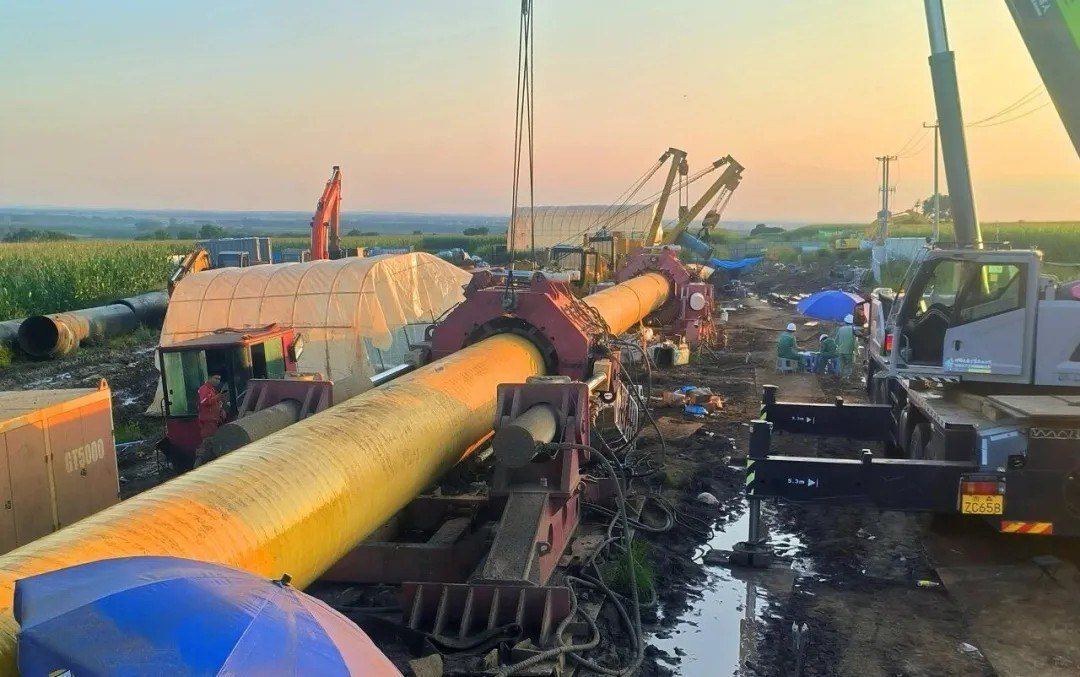

Goodeng GT5000 — 2 шт.
Толкатели труб (пушеры)
- двигатель Cummins;
- диапазон труб 508–1422 мм — Ø1219 входит с запасом;
- зажимная головка с резиновой футеровкой по внутренней дуге;
- работают синхронно с буровой, распределяя усилие протяжки.
Логика связки простая. Тяга установки упирается не в насосы, а в прочность колонны и самой трубы: тянуть плеть Ø1219 мм на полтора километра «за один конец» рискованно. Пушеры подают трубу со стороны выхода, снимая часть нагрузки, — плеть не теряет геометрию и не заклинивает в скважине. Резиновая футеровка на зажимных головках нужна не для бережности вообще, а для сохранности изоляции: повреждённое покрытие на газопроводе 10 МПа — это переделка перехода.
Сопровождение завода на площадке

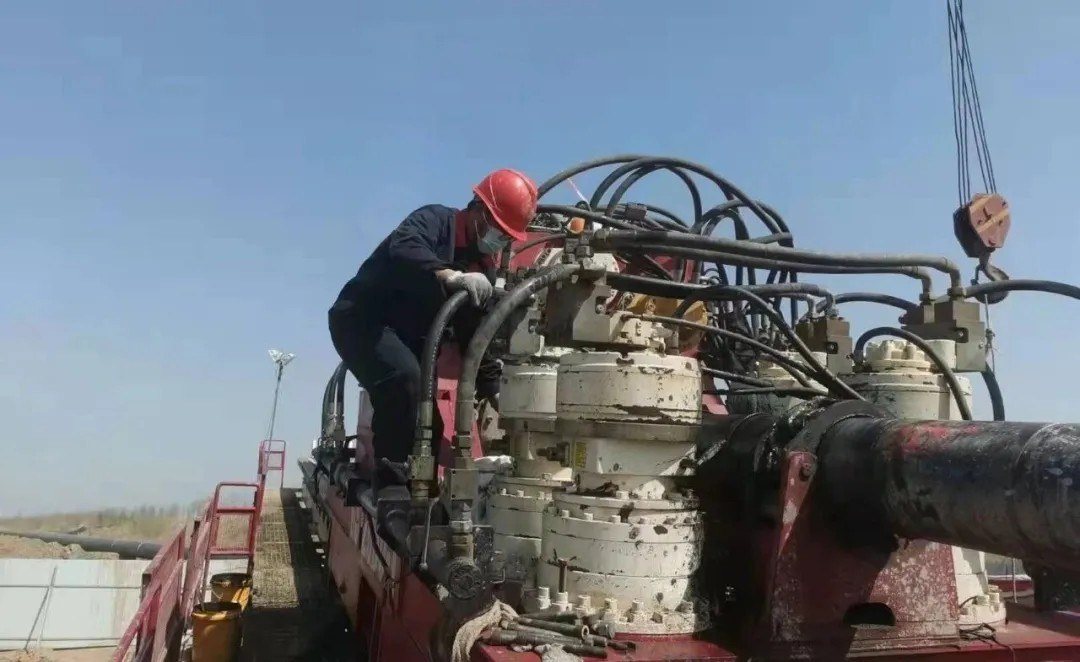

Два сервисных инженера Goodeng находились на объекте весь период работ — круглосуточно: технологическая схема, монтаж и пусконаладка, контроль параметров на пилотном бурении, расширении и протяжке, реакция на нештатные ситуации.
Для нас это рабочий ориентир, а не реклама: на переходах такого класса производитель приезжает на площадку и отвечает за результат вместе с подрядчиком. Тот же принцип мы держим и на своих объектах — с поправкой на масштаб.
Что из этого следует для наших переходов
Переходы под Сунгари и под кольцевой в Минске отличаются масштабом, но считаются одинаково. Три вещи переносятся напрямую:
- Считать усилие, а не метры. Длина — только один множитель; диаметр расширения и грунт весят не меньше. Наш разбор — в статье о линейке установок Goodeng.
- Закладывать запас по моменту под галечник и аргиллит. В песке хватит номинала, в гравии с глинистыми пропластками — нет.
- Не экономить на пушере, когда расчёт подбирается к паспортной тяге. Когда он действительно нужен — разобрано в статье про доталкиватели GSM и GSP.
Техника того же производителя в среднем классе — GS200-LS, GS250-LS, GS500-LS — построена на тех же решениях: гидравлика, зажимные узлы, система управления траекторией. Отличается класс, а не подход.

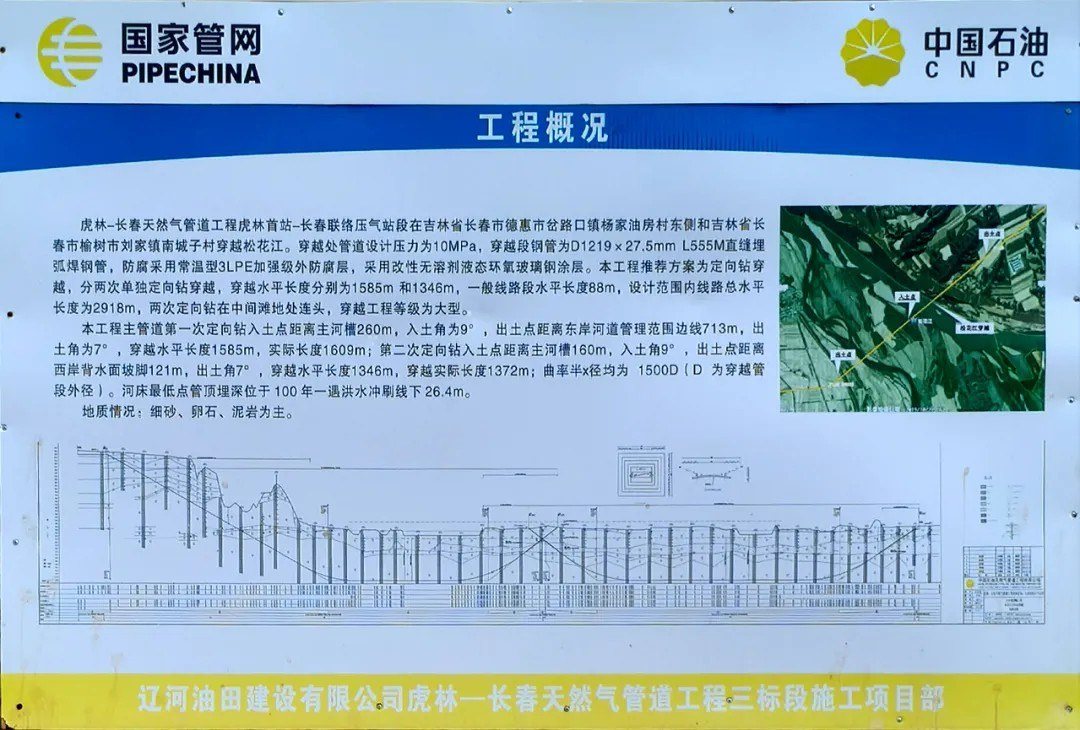

Источник: публикация Goodeng Machinery (谷登机械); параметры объекта — с информационного щита на площадке. Фото: Goodeng Machinery.
Частые вопросы
Почему переход под Сунгари выполняли двумя проходами, а не одним?
Общая длина трассы в границах проекта — 2918 м, это за пределами разумного для одной скважины такого диаметра. Переход разбили на два отдельных ГНБ-прохода (1585 и 1346 м по горизонтали) и состыковали их на намывной отмели посередине реки. Так каждая скважина остаётся в пределах, где удаётся удержать траекторию и вынести шлам.
Зачем на протяжке два пушера, если у установки 8100 кН тяги?
Тяга установки ограничена прочностью буровой колонны и самой трубы. На длине больше полутора километров сопротивление плети Ø1219 мм складывается из трения о стенку скважины, веса трубы и залипания в глинистых пропластках. Пушеры толкают плеть со стороны выхода и снимают часть этой нагрузки, поэтому труба не теряет форму и не заклинивает.
Что из этого кейса применимо к переходам в Беларуси?
Напрямую — методика: считать не длину перехода, а требуемое усилие протяжки по геологии и диаметру, закладывать запас по моменту для галечника и держать режим бурового раствора под аргиллиты. Техника того же производителя в среднем классе (GS200–GS500) работает по той же схеме, с теми же решениями по гидравлике и зажимной головке.
